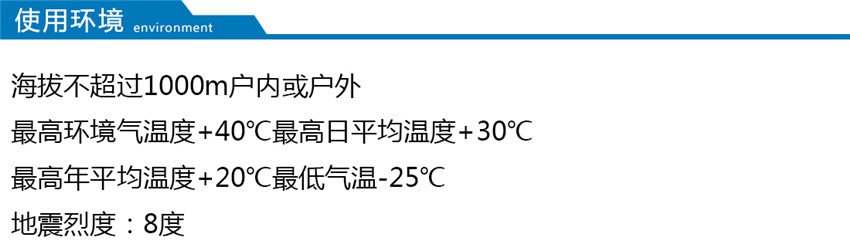

SGB11系列H級絕緣干式變壓器采用優質環保材料,先進的生產檢測設備按嚴格的工藝生產而成,具有高性能、高安全、承受熱沖擊能力強等特點，它適用于防火要求高、負荷波動大以及污穢潮濕的惡劣環境中。如：高層建筑、商業中心、住宅小區、醫院、化工廠、核電站、船舶及其它安全性要求防火、防爆、防潮的配電網絡與工礦企業供配電系統等重要或特殊環境場所。根據不同的使用環境，可配置不同的防護等級.變壓器可按用戶需要帶有溫度控制和溫度顯示系統，可和溫控系統配合使用。
SCB11系列非包封H級干式電力變壓器結構特點

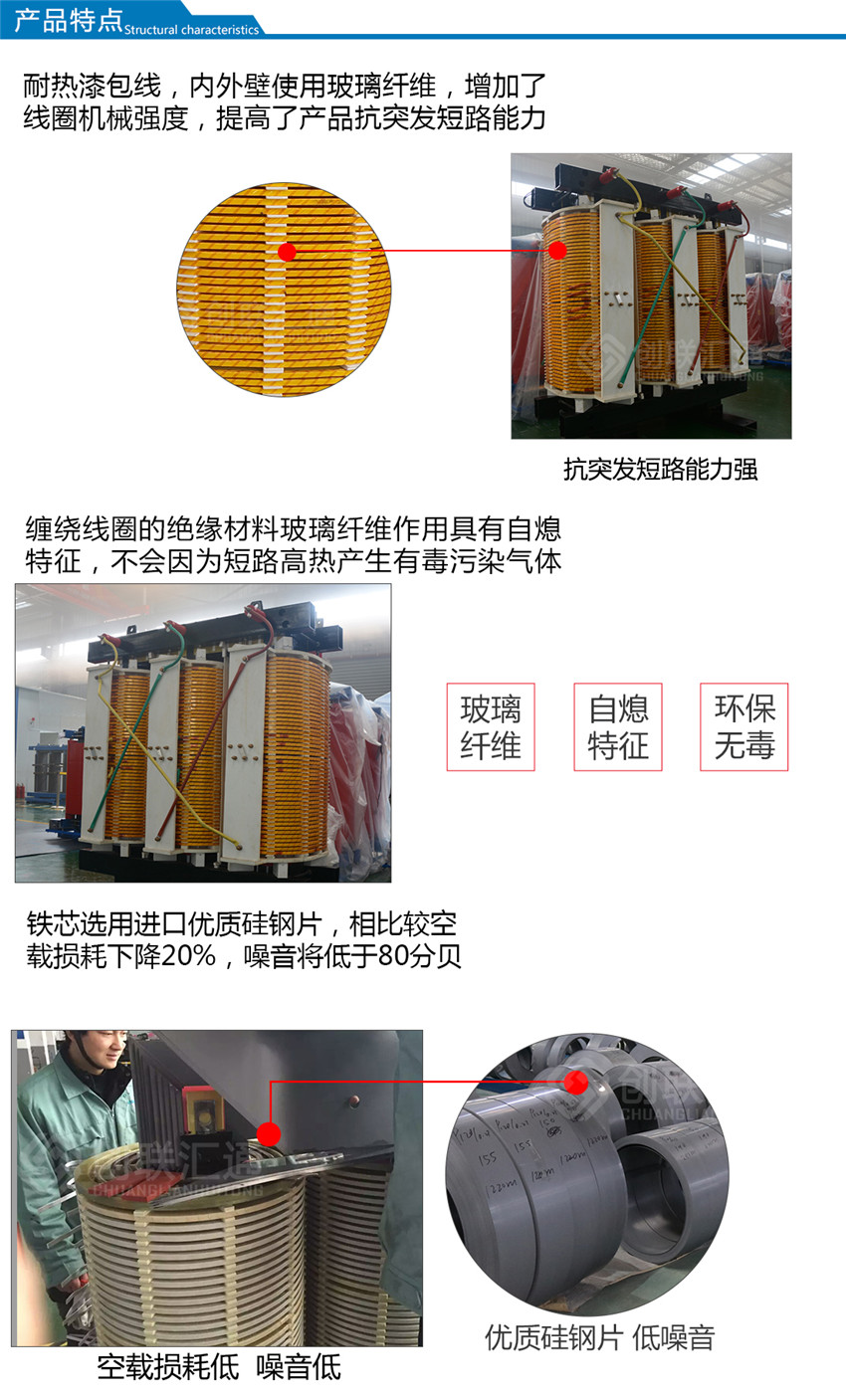

    1.獨特的瓷絕緣結構，采用絕緣筒和高頻陶瓷墊塊，不變形。
    2.高、低線圈先用NOMEX絕緣材料，并經VIP真空加壓設備多次浸漬特殊配方的H級絕緣，多次烘焙以后，外用高強度絕緣材料密封，并高溫固化。高壓線圈采用機械強度高，散熱條件好的連續式結構。
    3.鐵芯采用高導磁性能硅鋼片疊裝而成，步進式45°全斜結構，繞組與鐵芯采用彈性固定裝置，使變壓器具有較低的空載損耗和噪音。鐵芯表面經特殊工藝處理。鐵芯由拉螺桿適度夾緊、上、下夾件由拉板連接并與底座，繞組固定為一體，繞組通過彈性墊塊固定，緩沖結構可減輕繞組的震動強度和降低噪音。
    4.引出線端子固定在繞組上部，分接頭在繞組中部，低壓線端子為板式導電排，并采用冷壓焊。

 SGB11系列非包封H級干式電力變壓器性能特點
    1.散熱條件好，熱壽命長，過負荷能力強，在120%長期過負荷、IP45條件下無強迫風冷，可長期滿負荷運行。
    2.安全及阻燃性能，在800℃高溫長時燃燒下無煙霧產生。
    3.抗熱擊能力(可以在-50℃下立即加滿負荷)。
    4.防水密封性，良好的增水性、防潮性。
    5.獨特的線圈結構和強場計算，使產品幾乎無局放產生。
    6.損耗低，節能效果好，與SC9系列干式變壓器相比空載損耗平均下降10%，負載損耗下降5%。
    7.壽命期后可輕易將絕緣材料和銅線分離回收利用，不污染環境。

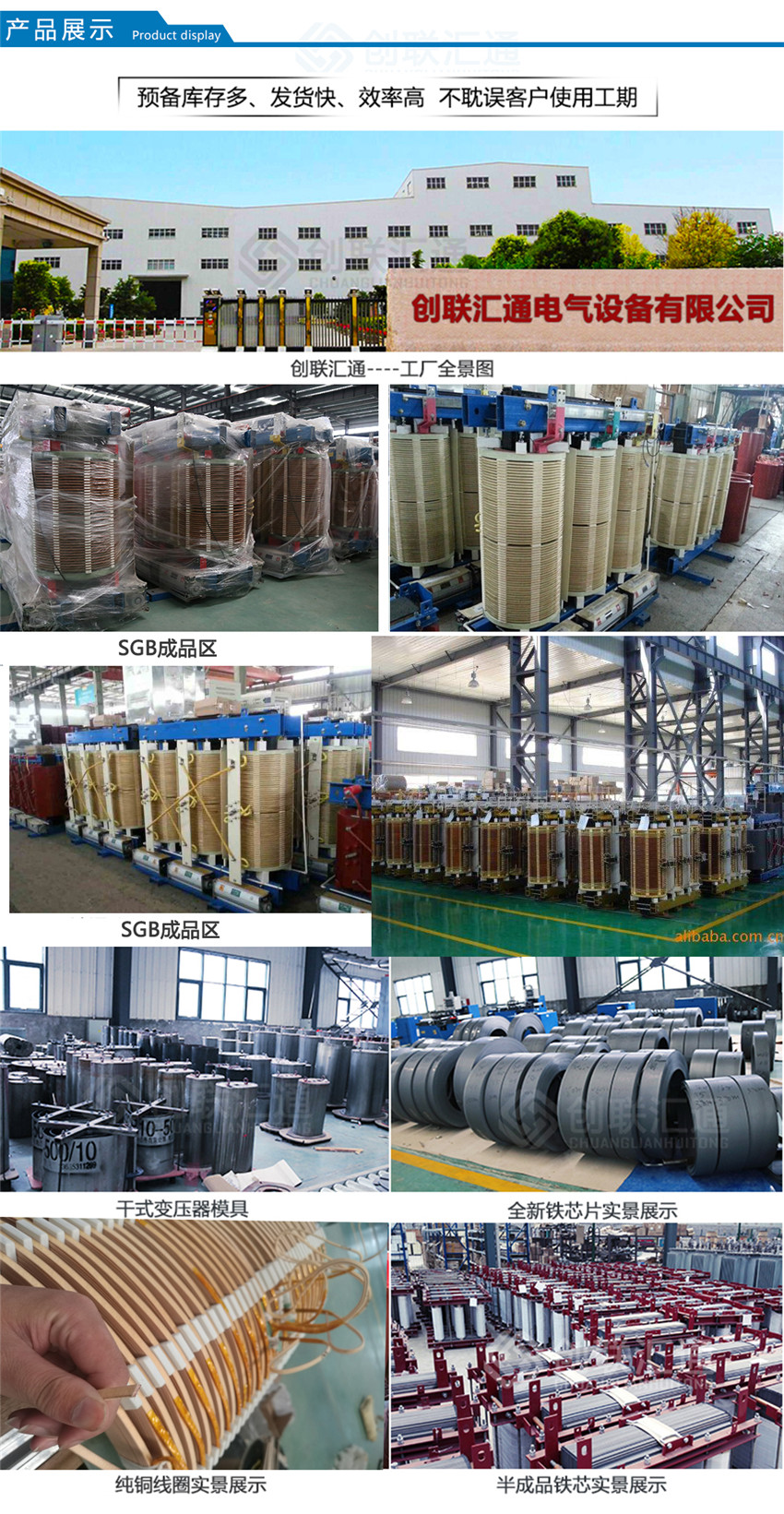

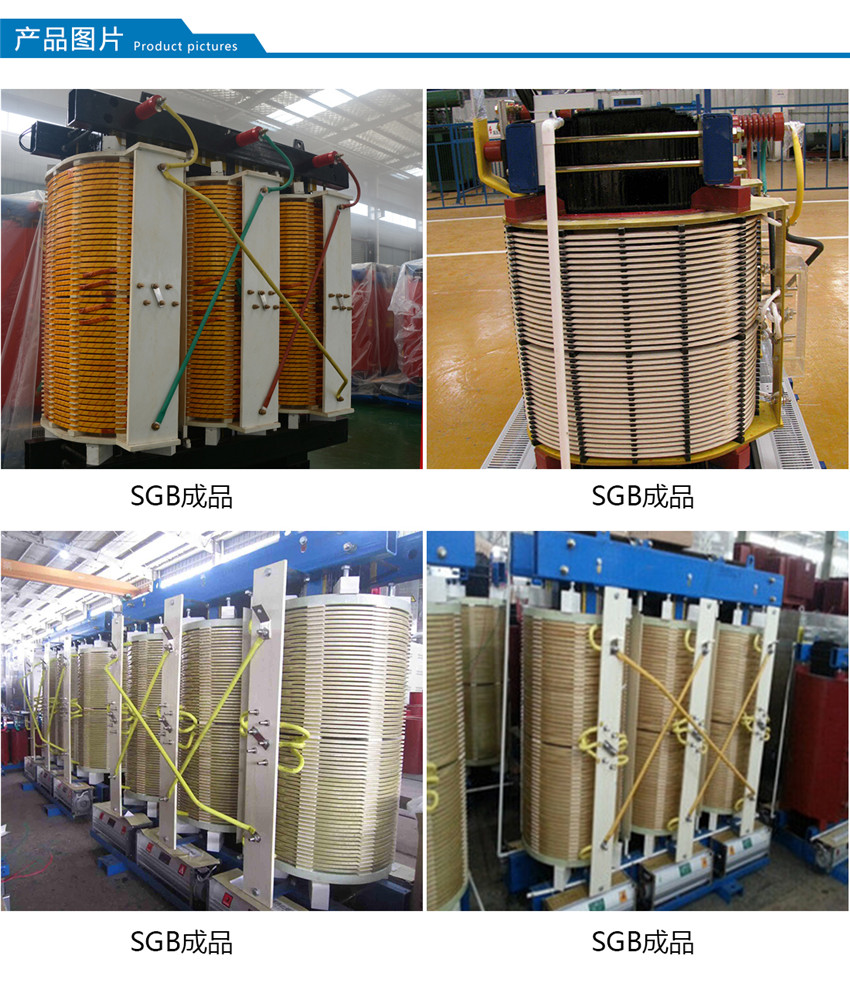

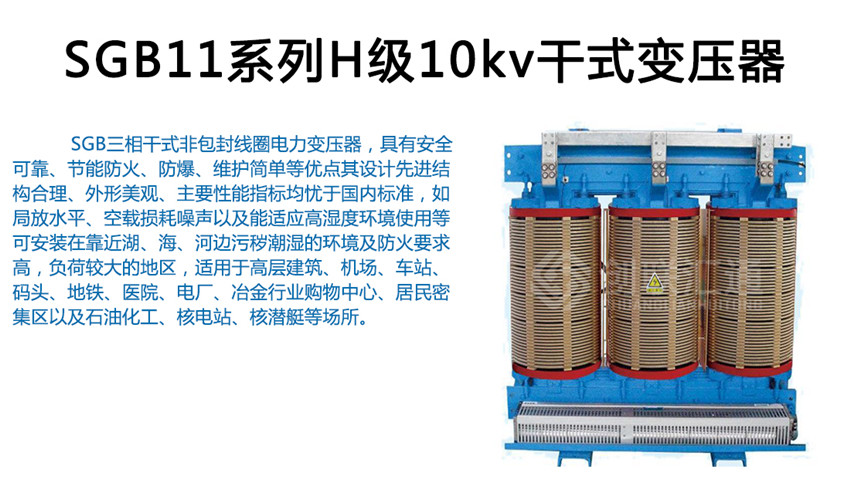

產品圖片

產品參數

10KV級SG(B)11型H級絕緣非包封線圈干式變壓器主要性能參數：

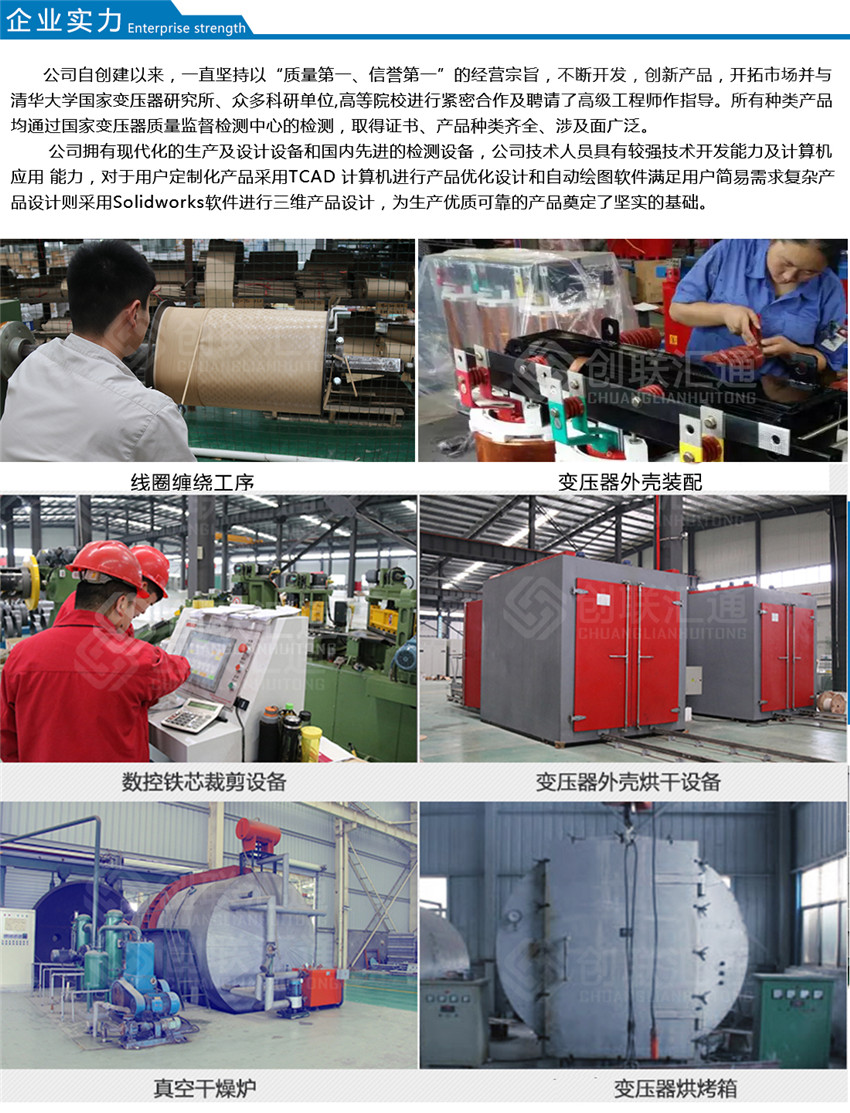

企業保障
