整流變壓器的工作原理
文章來源:北京創聯匯通電氣 ????? 發布時間: 2023-04-08 14:57:18
導讀:整流變壓器廣泛用于各類行業之中,主要分為照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求。電化學工業是應用整流變最多的行業,電解有色金屬化合物以制取鋁、鎂、銅及其它金屬;電解食鹽以制取氯堿;電解水以制取氫和氧。

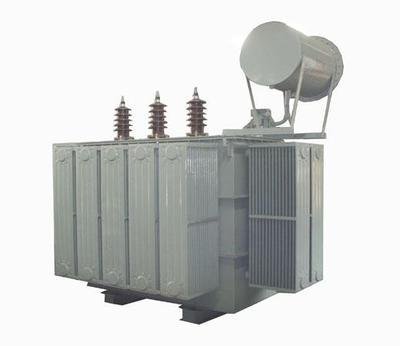

整流變壓器是專供整流系統的變壓器,是供給整流系統適當的電壓,是減小因整流系統造成的波形畸變對電網的污染。整流變壓器廣泛用于各類行業之中,主要分為照明、機床電器、機械電子設備、醫療設備、整流裝置等。產品性能均能滿足用戶各種特殊要求。電化學工業是應用整流變最多的行業,電解有色金屬化合物以制取鋁、鎂、銅及其它金屬;電解食鹽以制取氯堿;電解水以制取氫和氧。

應用整流變最多的化學行業中,大功率整流裝置也是二次電壓低,電流很大,因此它們在很多方面與電爐變是類似的,即前所述的結構特征點,整流變壓器也同樣具備。整流變壓器最大的特點是二次電流不是正弦交流了,由于后續整流元件的單向導通特征,各相線不再同時,流有負載電流而是軟流導電,單方向的脈動電流經濾波裝置變?yōu)橹绷麟姡髯儔浩鞯亩坞妷海娏鞑粌H與容量連接組有關,如常用的三相橋式整流線路,雙反量帶平衡電抗器的整流線路,對于同樣的直流輸出電壓、電流所需的整流變壓器的二次電壓和電流卻不相同,因此整流變壓器的參數計算是以整流線路為前提的,一般參數計算都是從二次側開始向一次側推算的。
由于整流變繞組電流是非正弦的含有很多高次諧波,為了減小對電網的諧波污染,為了提高功率因數,必須提高整流設備的脈波數,這可以通過移相的方法來解決。移相的目的是使整流變壓器二次繞組的同名端線電壓之間有一個相位移。
