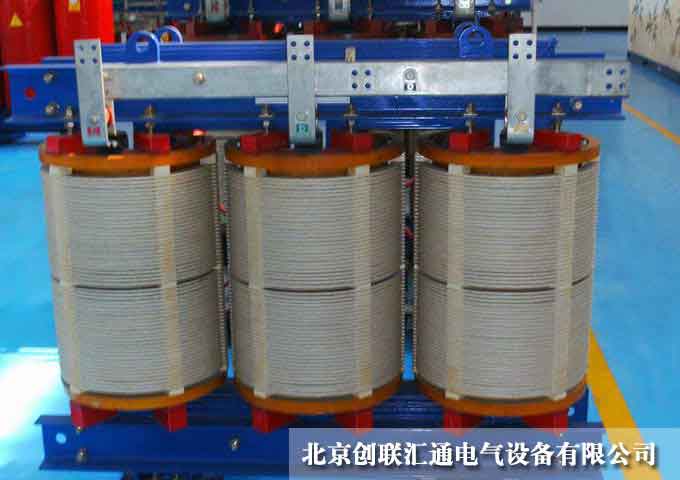

SG(B)H15系列10kv干式變壓器

【額定容量】：100-2500kva 【額定電壓】：10kv
【聯結組別編號】：Dyn11，Yyno

產品價格 ??￥

產品用途

商業中心、學校、鐵路、機場、工廠、隧道、地鐵、地下電站、發電廠、實驗室、車站、高層建筑、購物中心、以及石油化工、核電站、核潛艇等特殊環境。

全國24小時銷售熱線:13263317831

獲取優惠報價 在線咨詢?cè)O(shè)備

樹脂澆注非晶合金干式變壓器是一種用非晶合金鐵芯為導磁材料和薄層環氧樹脂澆注來包封高、低壓繞組的干式變壓器。
1.     GB1094.11～2-2007干式電力變壓器
2.     GB/T10228-2008干式電力變壓器技術參數和要求

性能特點：
1.    低壓繞組采用銅箔繞制，高壓線圈采用H級高強度漆包線和玻璃纖維加強的環氧樹脂包封結構，具有優良的耐潮和抗裂性能。鐵芯由非晶合金帶卷制成。
2.    空載損耗比GB/T10228-2008規定的數值下降65%。

空載損耗比SCB10型產品降低40%以上，節能效果優異。
安全、難燃防火，無污染，可直接安裝在負荷中心。
節能效果明顯，環保效應強，節約城市建設用地，綜合使用成本低，
安全、難燃防火，無污染，可直接安裝在負荷中心。

產品圖片

產品參數

10KV級SC(B)12型干式變壓器主要性能參數：

型號	額定容量（KVA）	聯接組標號	電壓組合（KV）			空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
型號	額定容量（KVA）	聯接組標號	高壓	分接范圍	低壓	空載損耗（W）	負載損耗（W）	空載電流（%）	短路抗阻（%）
SC(B)12-30	30	Yyn0 或 Dyn11	10 6.3 6	±5% ±2×2.5% 或 +3×2.5% -1×2.5%	0.4	150	710	2.3	4.0
SC(B)12-50	50					215	1000	2.2
SC(B)12-80	80					295	1380	1.7
SC(B)12-100	100					320	1570	1.7
SC(B)12-125	125					375	1850	1.5
SC(B)12-160	160					430	2130	1.5
SC(B)12-200	200					495	2530	1.3
SC(B)12-250	250					575	2760	1.3
SC(B)12-315	315					705	3470	1.1
SC(B)12-400	400					785	3990	1.1
SC(B)12-500	500					930	4880	1.1
SC(B)12-630	630					1070	5880	0.9
SC(B)12-630	630					1040	5960	0.9	6.0
SC(B)12-800	800					1215	6960	0.9
SC(B)12-1000	1000					1415	8130	0.9
SC(B)12-1250	1250					1670	9690	0.9
SC(B)12-1600	1600					1960	11730	0.9
SC(B)12-2000	2000					2440	14450	0.7
SC(B)12-2500	2500					2880	17170	0.7

以上信息僅供參考，產品規格和參數等信息隨設計圖紙變更等因素而調整，恕不另行通知，請即時咨詢獲取。
