1、JP 柜體應采用不銹鋼亞光處理(型號為：201)，不銹鋼板標稱厚度不得小于 1.5mm 。柜體采用對開門，共 4
門，采用不銹鋼鉸鏈，大尺寸柜體內加裝加強筋。2、JP
柜應分為總進線開關室、計量室、配電室、無功補償室，并相對獨立。在計量室預留自動化電網所需設備的位置，計量室封閉，不裝計量TA，預留計量TA
空間位置，不裝電壓表、電流表,不留觀察窗。3、進出線布置：側面上進下出，不在一面。4、總進線刀開關進線側裝浪涌保護器，浪涌保護器前裝空氣開關，負荷側裝氧化鋅避雷器，避雷器獨立接地。配電室在綜合保護器出線側裝接線排。5、JP
柜相序按面對柜體正面從左到右排序?yàn)锳、 B、 C、 N 。6、J

　　2、P
柜用新型防雨鎖，鎖加防撬功能，計量室單獨設鎖。柜內裝檢修照明燈，在配電出線室正門裝行程開關來控制燈的閉合。7、箱體通風設計：上下左右通風，具有防止小動物進入設計。進出電纜采用緊縮套工藝，用
PG 系列電纜螺旋接頭，由制造廠家根據變壓器容量合理配置。8、對接地的要求：精選文檔1) JP
柜的底架上均應設置可靠的適用于規定故障條件的接地端子，該端子應有一緊固螺釘或螺栓連接至接地導體。緊固螺釘或螺栓的直徑應不小于10mm
。接地連接點應標以清晰可見的接地符號;2) 接地導體應采用銅質導體，接地導體的末端應用銅質端子與設備的接地系統相連接;3)
主回路中凡規定或需要觸及的所有部件都應可靠接地;9、

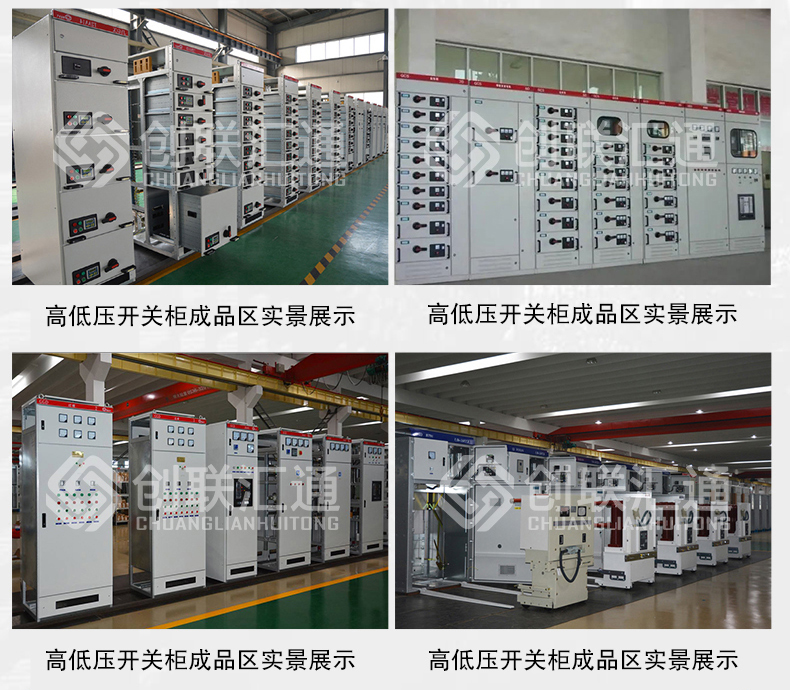

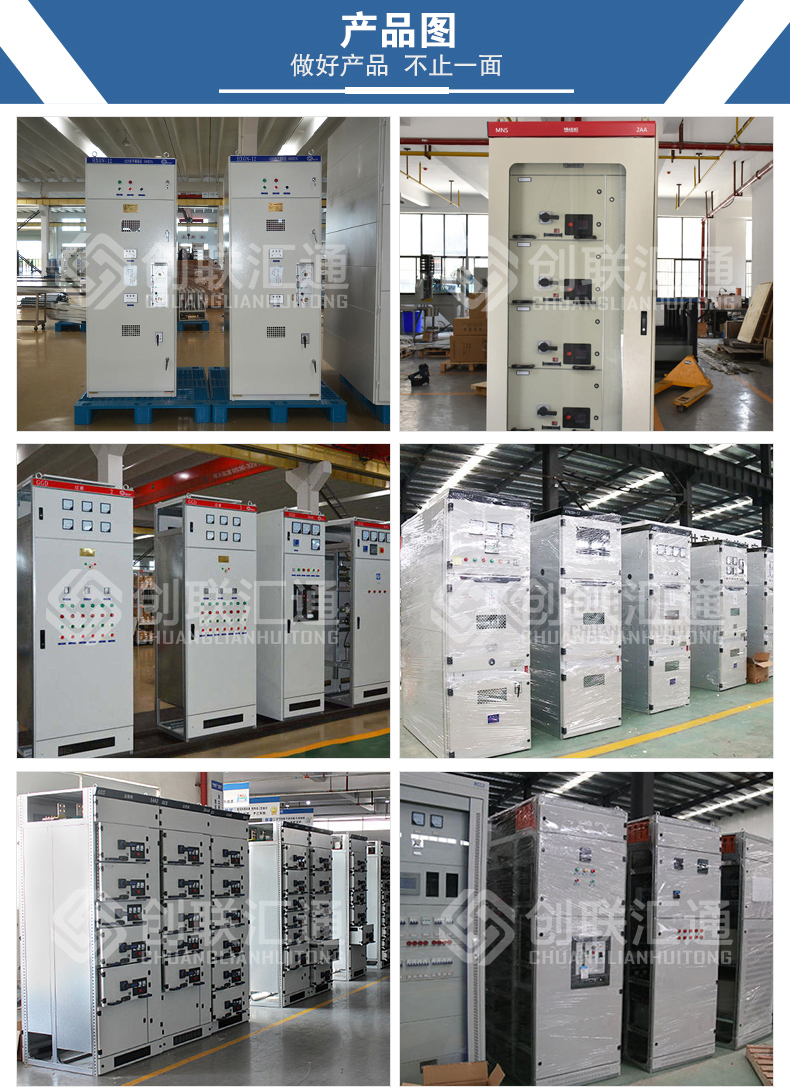

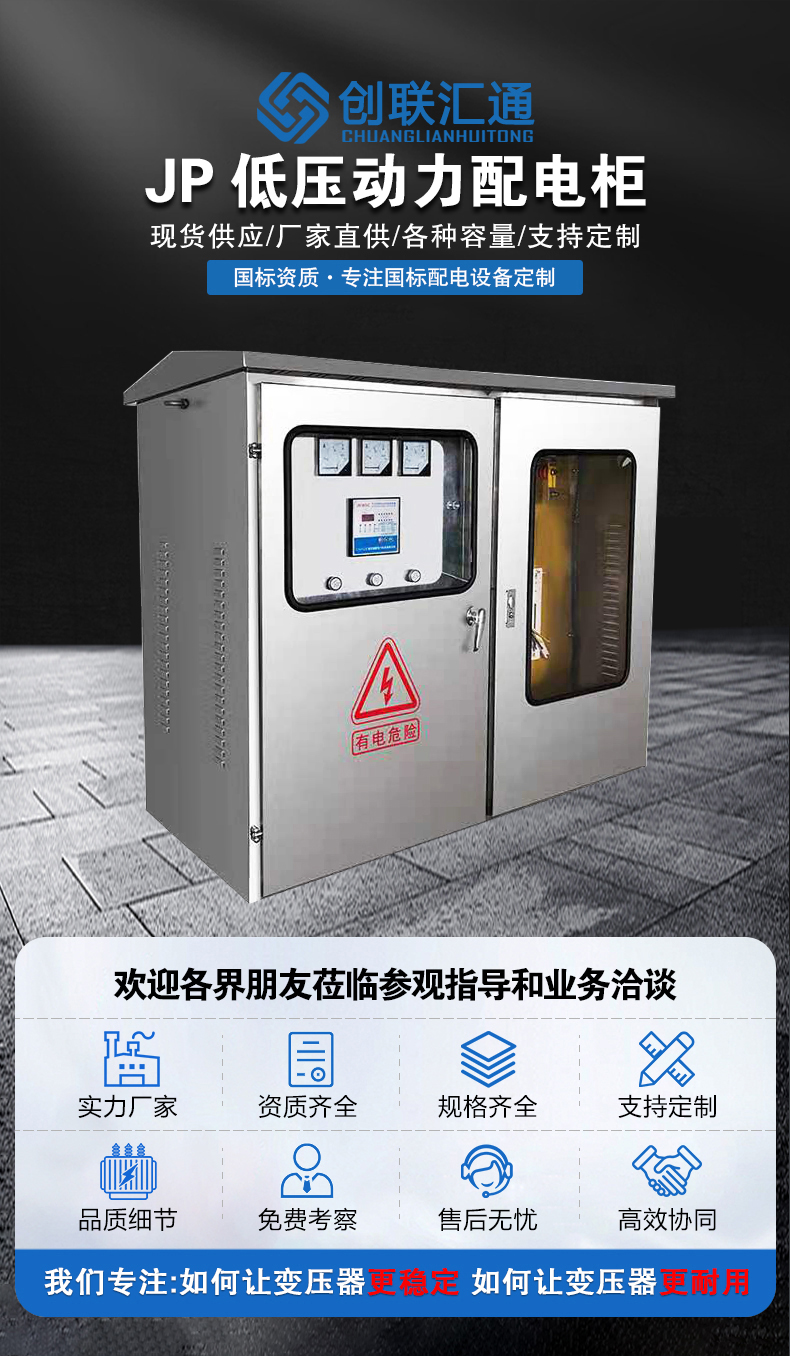

產品圖片

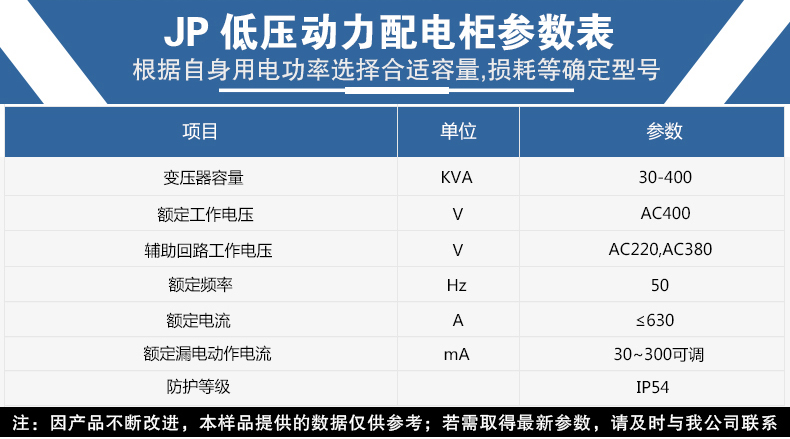

產品參數
